Çimentolu karbürün ana özellikleri

Çimentolu karbür, mükemmel dayanıklılığı, hassasiyeti ve çok yönlülüğü nedeniyle metal şekillendirme, plastik enjeksiyon kalıplama, cam üretim ve tel çizim endüstrilerinde önemli bir konuma sahiptir. Çimentolu karbürün kalitesi üretim verimliliğini ve hizmet ömrünü doğrudan etkiler. Çimentolu karbürün üç ana özelliği aşağıdaki gibidir:

1. Yoğunluk

Çimentolu karbürün yoğunluğu, yaklaşık 5.5g/cm arasında geniş bir aralık³ TIC tabanlı alaşımlar için yaklaşık 15.4g/cm³ Düşük kobalt WC bazlı alaşımlar için. Sinterlenmiş çimentolu karbür genellikle bazı artık gözenekliliğe sahiptir, bu nedenle ölçülen yoğunluk değeri teorik değerden biraz daha düşüktür. Tungsten-cobalt çimentolu karbür için yoğunluğu önce kobalt içeriğine bağlıdır. Kobalt içeriği ne kadar yüksek olursa, yoğunluk o kadar düşük olur. Buna ek olarak, grafit inklüzyonları, gözenekleri ve yabancı safsızlıklar, alaşımın yoğunluğunu biraz azaltırken η Alaşımdaki faz, yoğunlukta hafif bir artışa neden olacaktır. Ne zaman η Faz ciddidir, yoğunluğu teorik değeri aşabilir.

Titanyum-tungsten-cobalt alaşımları için yoğunluğu, titanyum karbür ve kobalt içeriği ile yakından ilişkilidir. Titanyum karbür veya kobalt içeriği arttıkça, alaşımın yoğunluğu azalır.

2. Sertlik

Çimentolu karbürdeki büyük miktarda sert karbür nedeniyle, sertliği yüksek hızlı çelikten çok daha yüksektir. Kesme için yg çimentolu karbürün sertliği genellikle HRA88 ~ 93'tür ve YT çimentolu karbürün sertliği HRA89 ~ 94'tür. Çimentolu karbürde bağlayıcı kobalt içeriği ne kadar yüksek olursa (sert faz karbürlerin içeriği ne kadar düşük olursa), alaşımın sertliği o kadar düşük olur.

WC-Co alaşım sertliği, kobalt içeriği ve tungsten karbür tane büyüklüğü arasındaki ilişki

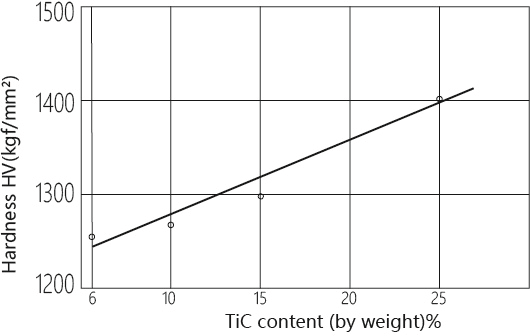

% CO9 içeren WC-TIC-Co alaşımının sertlik ve tik içeriği arasındaki ilişki

Araç genellikle kesme sırasında bükülme stresine tabi tutulur, bu nedenle bükülme mukavemeti genellikle çimentolu karbürün mukavemet özelliklerini temsil etmek için kullanılır. Kaba taneli çimentolu karbürün bükülme mukavemeti, yüksek hızlı çelikten çok daha düşüktür. Daha yüksek güçlü yg8 alaşımı bile (σBB = 1500MPA), W18CR4V yüksek hızlı çeliğin sadece yarısının bükülme mukavemetine sahiptir. Bununla birlikte, ince taneli çimentolu karbürün bükülme mukavemeti, yüksek hızlı çelikten daha yüksektir, ancak önemli bir sünekliğe sahip değildir, bu nedenle bir çökme fenomeni sergiler.

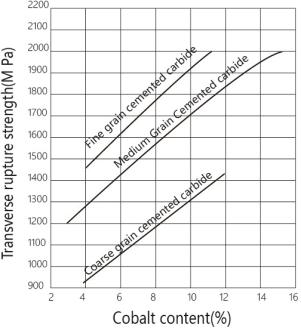

Çimentolu karbür ve kobalt içeriğinin eğilme mukavemeti arasındaki ilişki

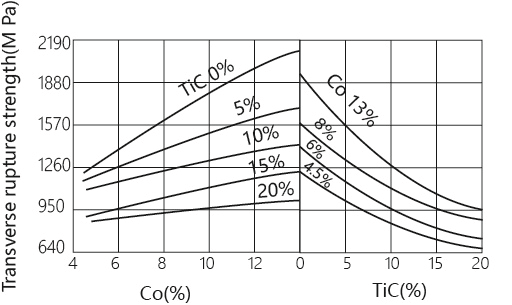

Etkilemek WC-TIC-Co alaşımının bükülme mukavemeti üzerindeki tic ve co içerikleri
